静态混合器本身没有运动部件,依靠单元的特殊结构和流体运动,使互不相溶的流体各自分散,彼此混合。

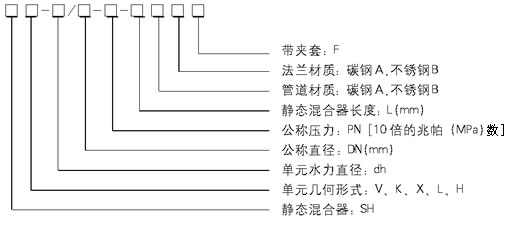

一、产品型号标注
二、示 例
SV型静态混合器:dh=5、DN80、PN1.6MPa、L=1000,不锈钢法兰,低碳钢管道,表示成SV-5/80-16-1000AB。
三、压力降计算公式
SV型、SX型、SL型静态混合器压力降损失计算是以水力直径为基准,并考虑空隙率和磨擦系数的影响。
SH型、SK型静态混合器压力损失计算以混合器当量直径和内径D为其准的磨擦系数f来表示。

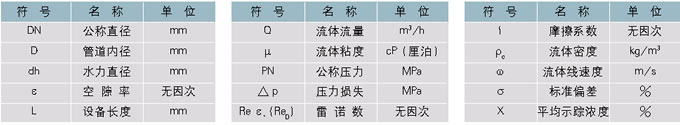

四、符号说明

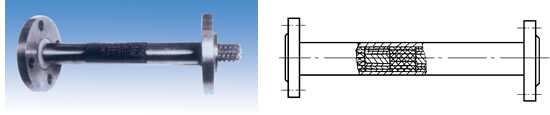

SV型静态混合器
一、产品特性
SV型单元是由一定规格的波纹板组装而成的圆柱体,技术特性:最高分散程度为:1-2um,液液相及气气相不均匀度系数为:

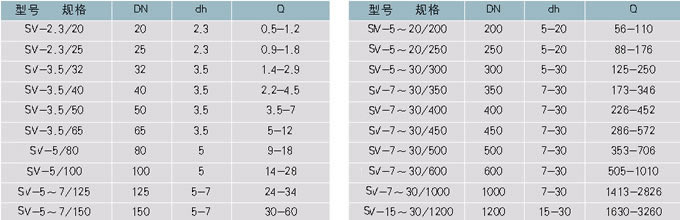

二、产品型号
|
